雜質泵是什么你知道嗎
作者：雜質泵 來源：泵 發布時間：2021-04-23

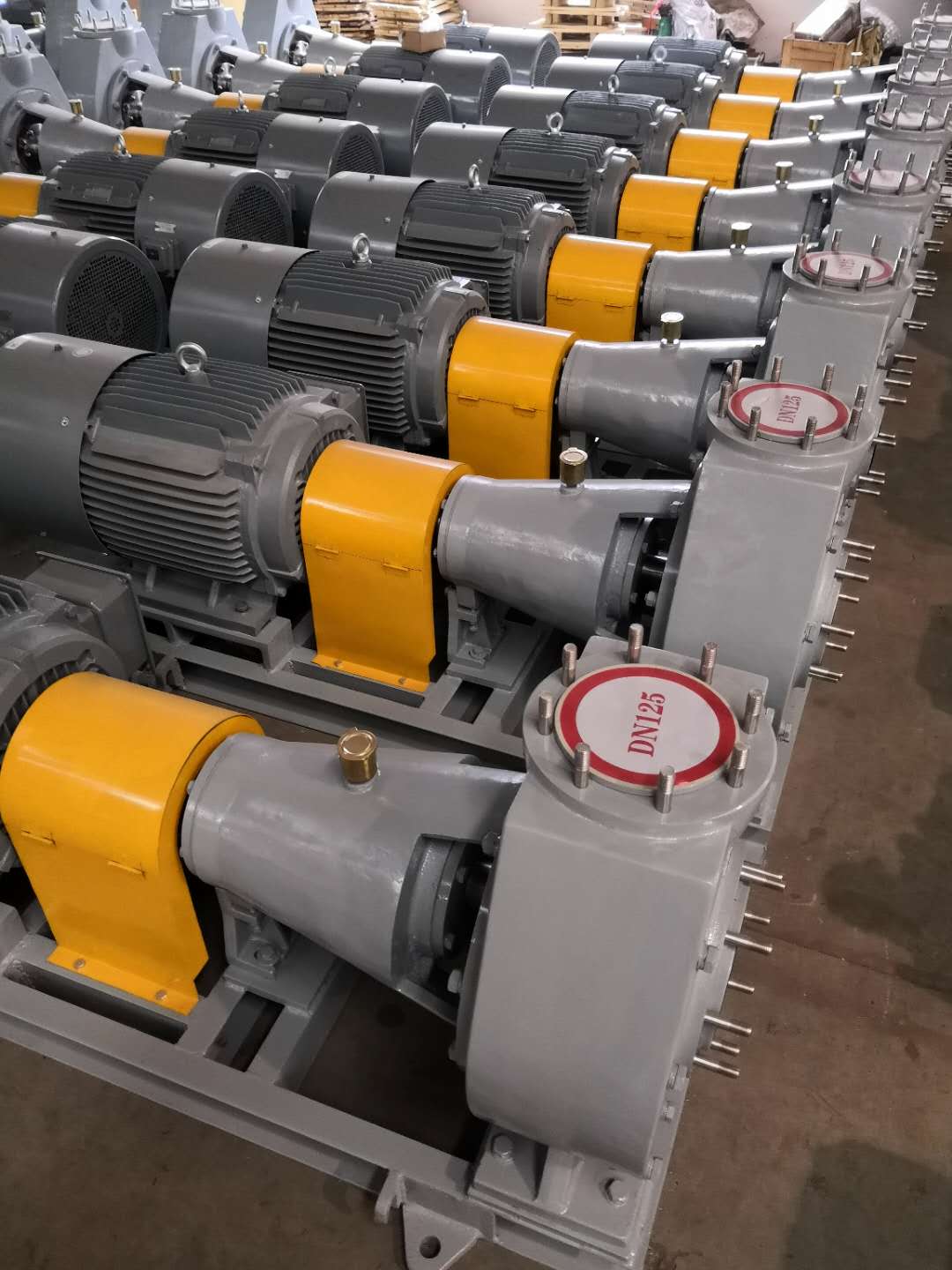

雜質泵用于輸送含有固體顆粒的液體，要求泵的過流部件耐腐蝕，為防止固相結晶堵塞，葉輪的葉片數較少，通常在2~8片，泵體常采用較寬的流道。為防止固體顆粒進入軸封和防止外部空氣流入，軸封處采用清液作為封液，并要求軸封結構可靠。泵的轉速一般不高，通常為1000~ 1500r/min。相應的，泵的效率也較低。
一、葉輪和泵體設計
一般雜質泵的葉輪用平行蓋板，漿體進入葉輪后，在出口處由中心向兩側形成外漩渦，使葉輪的前后蓋板和內襯嚴重磨損，這是造成過流部件壽命短的主要原因。沃曼泵設計的葉輪在出口處形成凹形 ，使葉輪兩側前后蓋板處的速度大于中間速度，漿體在出口處分成兩股流體，向中心旋轉，迫使顆粒向中心流動造成內漩渦狀，使兩側的濃度降低，從而減輕了泵體流道和兩側壁的磨損。
二、材料
雜質泵過流部件可選用的材料較多，應根據輸送漿體的物理性質(顆粒組成、粒徑、形狀、硬度、濃度等)和化學性質(酸、堿、油)而定。研究表明：金屬的磨損與固體顆粒 (磨粒)的速度成正比；金屬的磨損率隨磨粒尺寸的增加而增加，即磨粒愈細，則磨蝕性愈小。金屬的磨損率還隨著磨粒硬度和濃度的增加而增大。
三、 傳動方式
雜質泵的傳動方式有直聯(彈性聯軸器、液力偶合器)和間接傳動(V帶、減速機)，此外還可通過變頻裝置及可控硅裝置調速。其中彈性聯軸器和V帶傳動拆裝方便，價格便宜，應優先考慮采用。
四、密封
離心雜質泵主要有填料密封、副葉輪密封和機械密封等軸封型式。副葉輪密封的大優點是運行可靠，但在設計中要求副葉輪的進口壓力控制在一定范圍內，泵規定應小于 10%的泵出口壓力。這種軸封型式不加軸封水，但使用副葉輪將增加功率消耗，一般為額定功率的5%左右。副葉輪必須與停車密封配合使用，常用的停車密封也為填料密封。
填料密封價格便宜，可靠性高，但在輸送含固體顆粒液體時，必須加軸封水沖洗。一般軸封水壓等于泵出口壓力加35kPa。
機械密封雖是一種廣泛應用的密封形式，但在防止固體顆粒進入摩擦副及摩擦副材質的選擇等方面，有些問題一時難以解決。在大多數應用場合，效果也不理想。
