為什么離心泵需要自吸裝置才能自吸？

作者：wjbf 來源：wj 發布時間：2019-03-04

離心泵的原理：是利用離心力工作的，當泵艙內充滿水時，葉輪在電機帶動下，飛快旋轉，水因為離心力，從中心向四周飛散，此時葉輪中心形成真空，外界的液體就會因為壓差，流向低壓的葉輪中，這樣就會源源不斷地將外界液體抽走。出口處不斷積累的液體形成高壓，從艙底排出至高處的舷旁閥。離心泵的泵腔沒有儲液室，離心泵在停止運轉后，泵腔內的液體會隨著管道回流出去，再次運轉時，泵腔內沒有液體，泵就存在空運轉，用戶都知道，離心泵是禁止空運轉的，空運轉會對葉輪，機封產生損壞，所以離心泵在運轉啟動前，需灌滿泵腔，那么對于低液位的輸送，離心泵就需加裝自吸裝置，通常采用進口安裝底閥或虹吸桶，加以自吸。

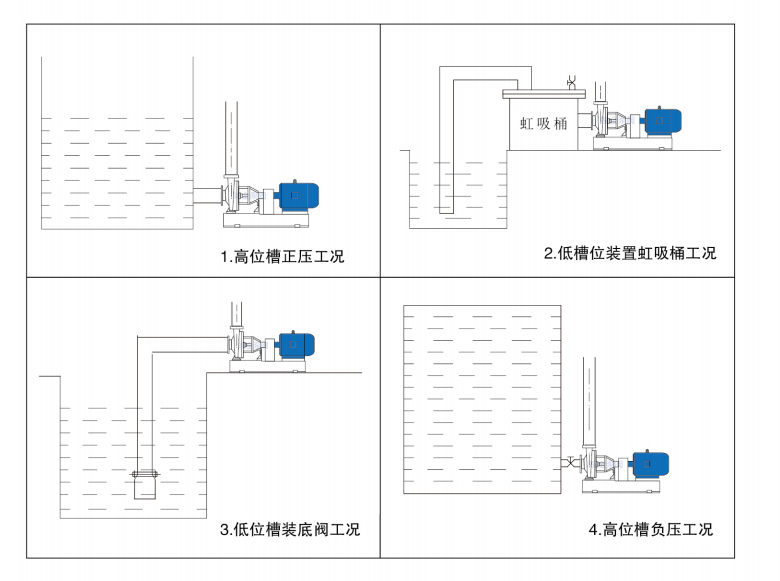

離心泵安裝圖

一、為什么水泵需要自吸裝置？
離心泵在葉輪旋轉時，只有“有質感”的東西才能從中心被甩往四周，以至于在中心形成明顯真空，顯然如果泵腔充滿空氣，無論旋轉多快，都不能形成真空。因此，離心泵工作前，都必須事先將泵腔充滿液體，這就是自吸裝置的由來。

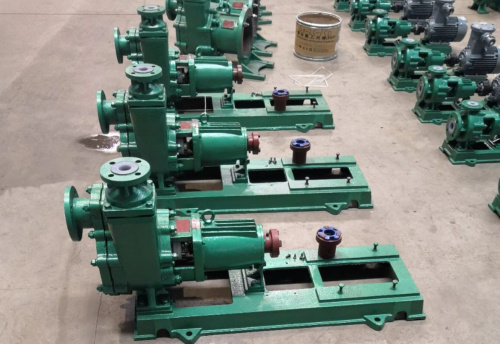

二、自吸泵的原理：
自吸泵就是在起動前不需灌水，借助于本身的裝置特性就能夠達到進口管路排氣灌水的效果。常用的自吸泵是指外混式離心自吸泵，根據葉輪旋轉使液體流向渦殼，從而使泵體形成真空，這樣自吸泵的單向閥就會打開，把液體從進口吸進來，并通過葉輪流道把液體輸送出去，這是自吸泵的工作原理。

三、離心泵與自吸泵的區別
1、起動前，自吸離心泵首次起動時要向泵體內注入一定量的起動循環水；而離心泵每次起動時剛需將進水管內及泵體內同時注滿水，或者用輔助裝置對進水管進行抽氣。
2、裝置上，自吸離心泵在進水管下端只裝濾網而無底閥；而離心泵在進水管下端必須裝底閥或者在出口處配有抽氣裝置。
3、運行時，同樣性能參數的泵，一般自吸離心泵要比離心泵的效率低，汽蝕性能較差。

四、離心泵自吸裝置都有哪幾種形式？
1、利用壓縮空氣將泵殼抽真空引水；啟動泵前，在自吸裝置工作期間，出口側的閥要保持關閉，或者安裝一個彈簧作用的背壓閥，當出口壓力達到正常工作壓力60%左右自動打開，真空抽吸必須連接到泵吸口側高點，并且放置在吸入管形成氣腔。通常接一根減壓的壓縮空氣過來，利用文丘利管效應，讓泵殼內產生真空，充水，這種裝置允許離心泵短時間干轉。
2、自吸裝置是自帶真空泵，如下面這個應急消防泵自吸裝置，這一種缺點就是泵結構變復雜，體積增大，并且每次啟動都要確保上面的水罐充滿水。
