油氣田地面工程項目中常用泵的類型
作者：泵 來源：離心泵 發布時間：2023-11-16
油氣田地面工程項目包括井口設施、集油 (氣) 站、轉油站、中心處理廠、注水站、長輸管道、油庫、天然氣處理廠、天然氣液化廠等工程以及配套的公用工程, 不同項目的油氣處理工藝不同, 選用的泵的類型也不同。按照泵的形式分類, 筆者將油氣田地面工程項目中常用泵的類型總結如下。

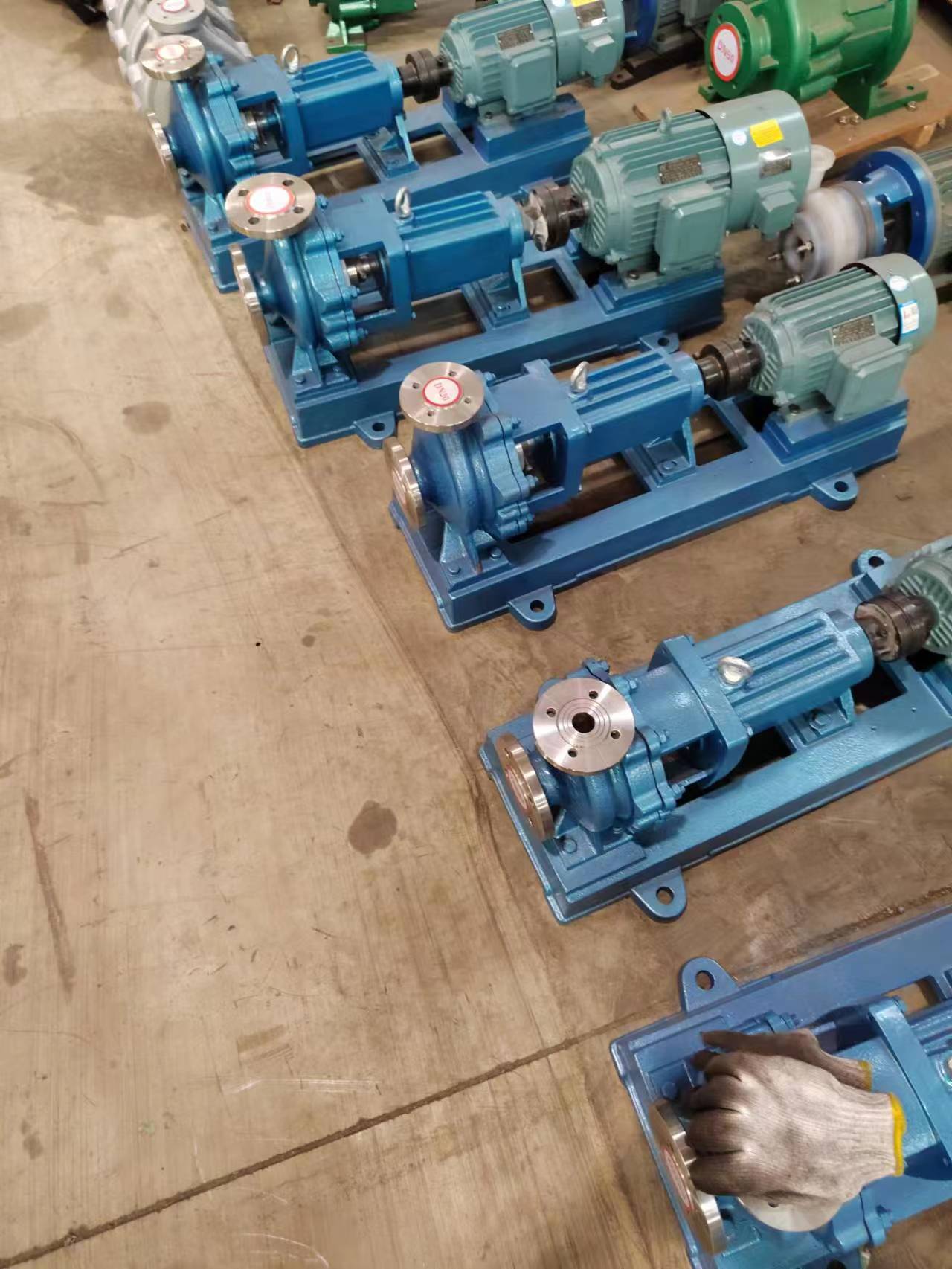

一. 離心泵
離心泵在油氣行業中的應用廣泛, 離心泵具有排量大、揚程高、效率高、流量調節方便、運行可靠等特點。輸送介質黏度小、流量大、揚程高時, 適宜選用離心泵。按照工藝作用及使用場合的不同, 離心泵又包括給水泵、輸油泵、注水泵、深井泵、液下泵、潛水泵、污油泵、污水泵等類型。
原油中心處理廠項目中, 輸送介質主要為處理前后的原油以及含油污水, 用到的離心泵有:輸油泵、穩定塔底泵、脫水泵、卸油泵、喂油泵、凝析油泵、低壓放空分液罐泵、高壓放空分液罐泵、循環水泵、反沖洗泵、一級增壓泵、處理水轉輸泵、脫鹽水補充泵等。
原油長輸管道項目中, 輸送介質為處理后原油, 此類項目中用到的泵為輸油泵。
天然氣處理廠項目中, 輸送介質主要為天然氣中脫出的重?zé)N和污水, 用到的泵有凝析油外輸泵、轉輸泵、放空分液罐泵、污油泵、貧胺液泵等。
天然氣液化廠項目中, 輸送介質主要為制冷劑、天然氣脫除水及液態天然氣, 用到的離心泵主要有貧液循環泵、補充水泵、水循環泵、丁烷卸車泵、胺汽提塔回流泵、貧胺液泵、潛液泵等。
公用工程中, 離心泵的應用以污水泵、污泥泵、消防主泵、消防穩壓泵等為主。
二. 往復泵
往復泵具有能自吸、效率高、能夠輸送粘油、效率穩定的特點, 適合輸送潤滑油和燃料油或高壓下輸送小流量液體。按活塞形式, 往復泵可以分為活塞泵、柱塞泵和隔膜泵。油氣田地面工程項目中常用的往復泵是柱塞泵和隔膜泵。
原油集輸系統中, 可用柱塞泵作為輸油泵；原油中心處理廠項目中, 常用柱塞泵作為原油再注入泵、排水泵等。
油氣井口設施和處理廠中, 常用隔膜泵作為加藥泵, 用來注入緩蝕劑、抑制劑等藥劑, 在將藥劑注入介質的同時, 可以計量藥劑體積, 并進行容積調節, 也被稱作計量泵。
三. 轉子泵
轉子泵包括螺桿泵、齒輪泵、滑片泵等, 在油氣田地面工程項目中應用多的是螺桿泵, 其特點是結構簡單、體積小；工作平穩、流量均勻；輸送介質時不會形成渦流, 能夠輸送粘油且對黏度不敏感, 可輸送多種介質, 并能實現多相混輸。原油處理廠和管道項目中, 常選用螺桿泵作為原油混輸泵。
齒輪泵一般用來輸送具有潤滑性質的介質, 在泵站和油庫中, 齒輪泵用于輸送潤滑油和燃料油等黏性介質。
滑片泵自吸能力較強, 可輸送粘度較低的輕質燃料油, 如汽油、柴油等, 部分滑片泵也可輸送黏性介質如原油等。
另外, 近年來發展迅速的幾種工業泵品種, 如磁力泵、屏蔽泵、高速泵等, 也正逐漸應用在石油化工行業中, 但目前在油氣田地面工程項目中應用還比較少。
