防腐循環泵安裝布置要求及方式
作者：循環泵 來源：循環泵 發布時間：2019-10-30

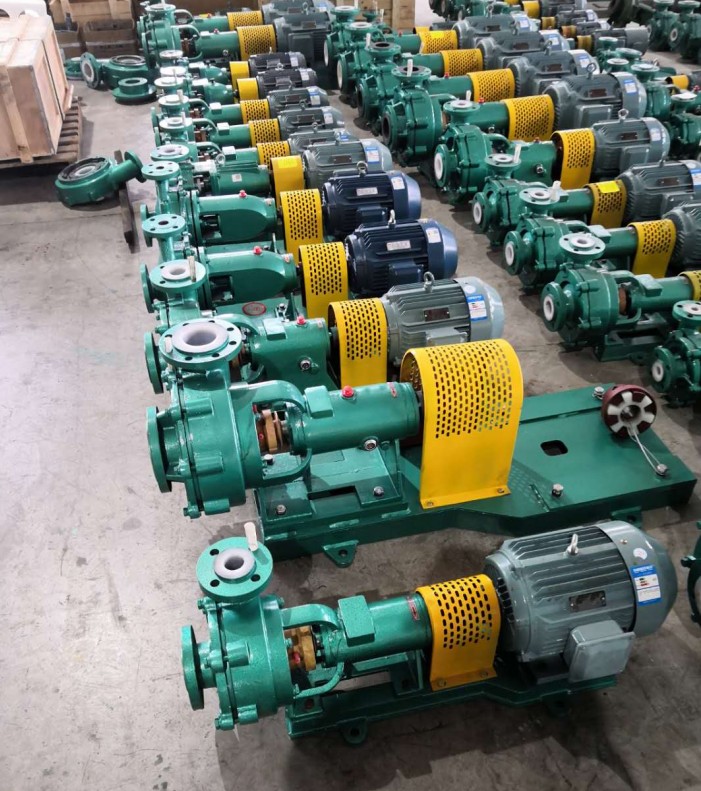

防腐循環泵是化工生產設備中常用的泵，防腐蝕，耐高溫，無泄漏，防爆等，防腐循環泵有立式，臥式，自吸，磁力，離心等多種形式，在使用安裝防腐循環泵時，根據用戶現場要求，布置方式也不同，下面對泵在室外，室內及泵組等個形式下布置方式介紹；
一、泵的布置方式
1、室內布置
室內布置的泵適用于寒冷或多風沙地區，以及工藝有特殊要求的場合。
2、露天布置
一般將泵集中布置在管廊下方或側面，也可以布置在被抽吸設備附近， 主要優點是通風良好，操作和堆修方便。若泵布置在管廊下方時，泵出口中心線應對齊，距管廊柱中心線0.6m。
3、半露天布置
半露天布置的泵適用于多雨地區， 一般在管廊下方布置泵，在管道上部設頂棚。或?qū)⒈貌贾迷诳蚣艿南聦拥孛嫔希钥蚣芷脚_作為頂棚。根據泵的布置要求，將泵布置成單排、雙排或多排。
二、泵的布置要求
1、對于露天或半露天布置的泵，一般使泵與原動機的軸線與管廊軸線垂直。
2、設備布置圖上的定位尺寸，以泵機組的軸線和出口法蘭的中心線為基準。設備的標高統一以泵底座的下表面(即泵基礎的頂面)標高來表示。注意:各工程公司系統專業計算 NPSHa時是以泵基礎的頂面為準，不是泵的進口中心線標高。而泵廠的NPSHr是以泵的進口中心線為準，兩者相差泵的中心高。
3、泵群要排列整齊，推薦以泵的出口中心線取齊。電氣專業與工藝或布置專業應及時協調，在可能時，泵的電機部分應盡可能不在防爆區內，以節省投資。
4、對于室內布置的泵，當其輸送液體溫度高于自燃點或輸送液體為液態烴時，應與其他泵分別布置在各自的房間內，并用防火墻隔開。泵布置在室內時，一般不考慮機動檢修車輛的通行要求。泵端或泵側與墻之間的凈距不宜小于1.2~1.5m，兩排泵之間凈距不應小于2m。
5、立式泵布置在管廊下方或框架下方時，其上方應留出泵體安裝和檢修所需的空間。
6、各種離心泵維修檢查所需空間。管道布置時，泵的兩側至少要留出一側做維修用。
7、泵應盡可能靠近供液設備，防止NPSHa較小。蒸汽往復泵的動力側和泵側應留有抽出活塞和拉桿的位置。
三、泵的安裝間距
兩臺泵之間的凈距不宜小于700mm，泵前端操作通道寬度不應小于1000mm，對于多級泵，泵前端的檢修通道寬度不應小于1800mm。一般泵的前端檢修通道寬度不應小于1250mm，以便小型叉車通過。
