波紋管密封閥結構形式和選用規范
作者：閥門 來源：閥門 發布時間：2019-11-18

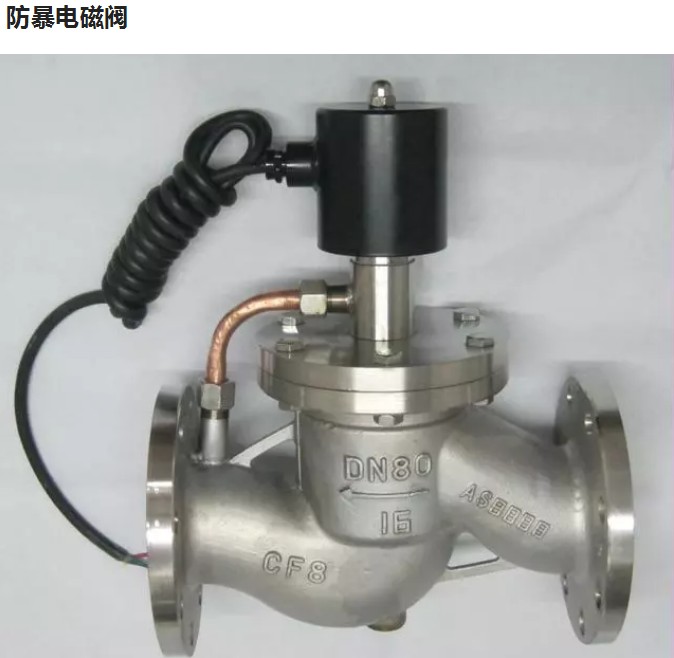

閥門的類型有很多，有氣動閥，電動閥，手動閥，有電磁閥，當介質是有毒的、揮發性的、放射性的或因極其昂貴不允許被往復運動的閥桿帶來外泄 漏時，常常采用波紋管密封閥蓋。這種特殊的閥蓋結構可以保護閥桿和閥門填料，避免其與 過程流體接觸，同時在波紋管密封元件上面采用標準或環保填料函結構，可以避免萬一波紋 管破裂失效時所產生的災難性后果。所以，平時應注意觀察閥桿填料處是否外漏，若填料參 漏，波紋管閥就可能出問題。
一、典型波紋管產品
采用直行程閥體結構配以波紋管密封上閥蓋并 考慮相應的因素即可成為波紋管密封閥。
1、波紋管密封小口徑單座調節閥
閥體部件采用HV3000系列小口徑單座調節閥，是一種高性能的上部導向結構調節閥，Cv值范圍為0.01～1.4，除整體高度重量略有提高外，其它閥體數據基本一致。氣動小口徑波紋密封單座閥
2、波紋管密封單座調節閥
閥體部件采用HV3000系列單座調節閥，是一種上部導向結構調節閥，DN：40～200，除整體高度、重量略有提高外，其它閥體數據基本一致。
3、波紋管密封籠式雙座調節閥
閥體部件采用HV3000系列籠式雙座調節閥，是一種壓力平衡式調節閥，DN：40～200，除整體高度、重量略有提高外，其它閥體數據基本一致。
二、 波紋管結構形式
用于調節閥的波紋管通常有兩種，一種是機械加工成形的，另一種是焊接片型波紋管。焊接片型波紋管總體高度比較低，但由于其制造方法和內在結構上的缺陷，使用壽命可能是有限的；機械加工成形的波紋管相比總體高度較高，但可靠性更高， 壽命更長。
三、應用中應注意的問題
波紋管密封的壓力額定值隨溫度的增加而減小，波紋管密封形式應予仔細考慮，在安裝之后應特別注意正確使用和維護，以實現最長的循環動作壽命。
四、經濟的替代方案
對于濕氯氣（解決耐腐蝕問題）等要求不是特別高的場合，可采用“旋轉類閥+多級填料”的方式來解決。例如，采用多級柔性石墨填料的全功能超輕型調節閥。
