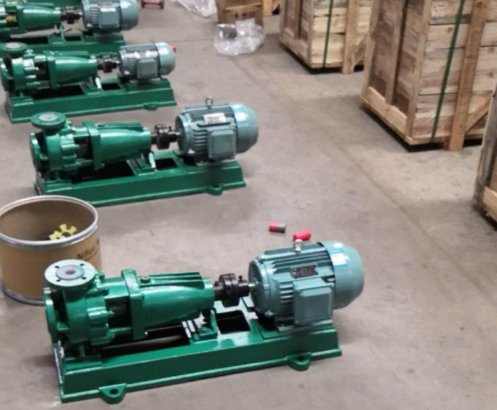

離心泵的管道及儀表流程圖設計要點說明如下。

1、離心泵的進出口管道尺寸一般應比泵管口大一級或更大。離心泵吸入口應設置過濾器，泵出口應安裝止回閥。

2、離心泵的進出口應設置切斷閥，一般采用閘閥。閥門直徑一般與管道直徑相同。

3、離心泵體和泵的進出口管道上需設置裝有閥門的排氣和排凈管，DN50以上的止回閥亦可考慮在閥蓋上鉆孔安裝放凈閥，排放物接至合適的排放系統。

4、離心泵出口必須至少設有壓力表。

5、介質在泵人口處可能發生汽化時，應在泵人口和入口切斷閥之間設置平衡管并安裝切斷閥。平衡管通向吸入側容器或就近排入相應的排氣管道，并且不能形成袋形。

6、泵如有可能在低于泵的小流量下長期運轉時，應設小流量管。在小流量管上應設置限流孔板和截止閥。高揚程泵的出口切斷閥前后應設置旁通管道。

7、用于輸送200℃以上介質的泵，并設有備用泵的，宜設置帶限流孔板的暖泵管道。如環境溫度低于物料的傾點或凝點時，還應設防凝管道。
