氟塑料離心泵O形圈設計知識大全,幾個表格記得收藏哦
作者: 來源: 發布時間:2016-06-04

為了使O形橡膠密封圈具有良好的密封作用和延長使用壽命,必須使O形橡膠密封圈的安裝溝槽和密封部位的間隙設計恰當,當間隙過大時O形橡膠密封圈在油壓的作用下擠間隙,造成損傷,從而引起漏損。當工作壓力小于9.8Mpa時一般不設計擋圈,當壓力大于9.8Mpa時O形橡膠密封圈承壓面易被擠出,應加擋圈;若單向受壓,在承壓面設置一個擋圈,若是雙向受壓則要設置二個擋圈,如圖4-2

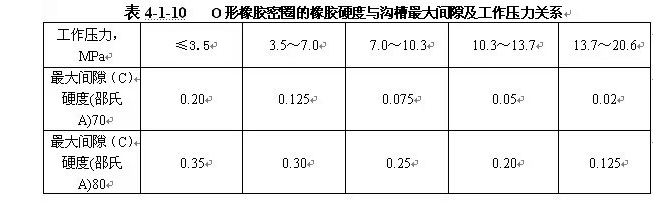

O型圈橡膠材料的硬度與工作壓力的關系

在橡膠材料標準中,以硬度和壓縮永久變形兩項性能最為主重。選擇壓縮變形較小的橡膠材料對密封性能是有利的,而硬度對于O形橡膠密封圈耐壓和抗擠又是至關重要的。根據國內標準和實踐經驗,橡膠在規定溫度下的壓縮永久變形最大不超過50%。而橡膠的硬度與密封工作壓力密切相關,壓力越高,硬度也是越高;

溝槽的光潔度要求

溝槽的光潔度、溝槽接觸表面的粗糙度對密封效果和耐久性有很大影響。

密封溝槽的各配合偶件表面光潔度

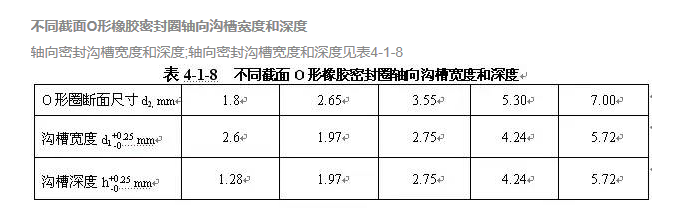

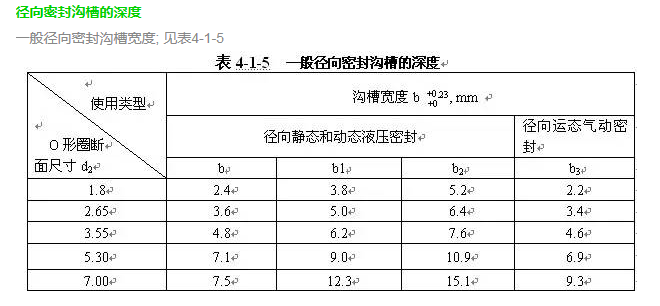

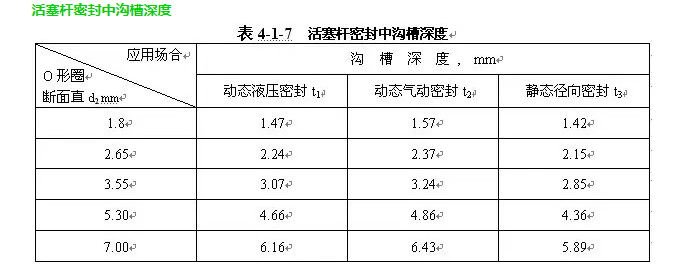

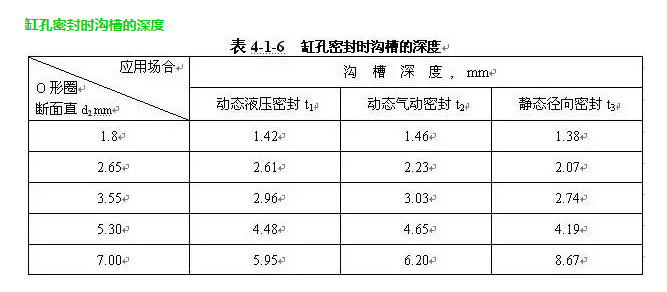

溝槽與壓縮量

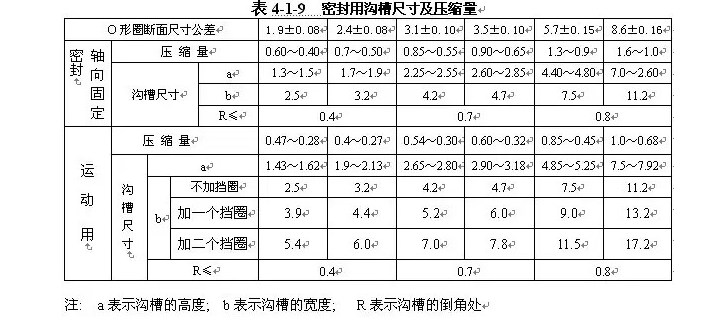

固定密封用O形橡膠密封圈的壓縮率,一般情況下選用15~25%(此數據經驗數據),運動密封如往復運動情況下壓縮率選用10~12%,旋轉運動下一般取3~5%的壓縮率,常用O形橡膠密封圈壓縮量與溝槽尺寸見表
